Seri Porttan Gelen Bilgiyi LCD Monitörde Görüntüleyen Arduino Devre Uygulaması

Seri port ile dış dünyadan devreye bilgi alınabileceğini daha önceki makalelerde anlatmıştık. Bu bilgiler değişik veri tiplerinde olmakta idi. Biz burada seri porttan gelen string bilgiyi LCD monitörde görüntülemeye çalışacağız. Alınan bilgiyi LCD monitörde değişik yöntemlerle görüntüleyebilir, animasyonlar uygulayabilirsiniz.

Gerekli Malzemeler

1 adet Arduino UNO

1 adet BreadBoard

1 adet LCD(16x2)

1 adet 1 kOhm direnç

1 adet 220 Ohm direnç

Yeterli miktarda kablo

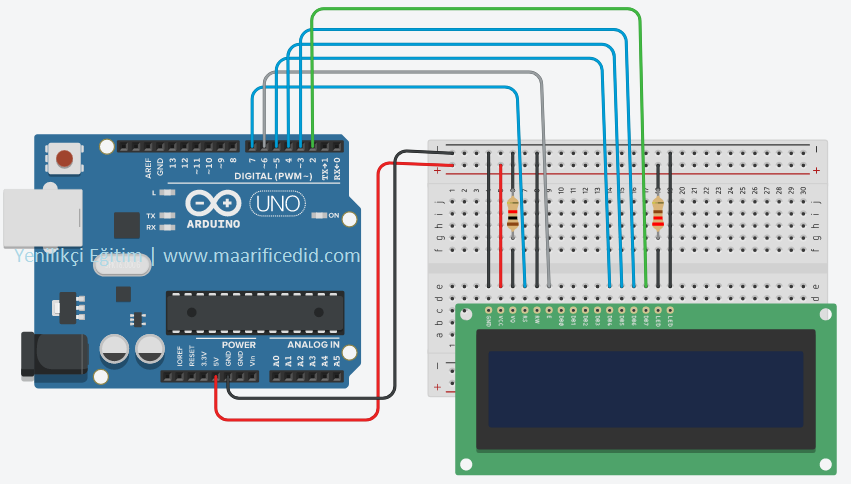

Devre şeması

Kodlar

#include <LiquidCrystal.h>

// lcd ismi ile LCD bağlantı uçlarına göre LCD nesnesi oluştur

LiquidCrystal lcd(7, 8, 6, 5, 4, 3, 2);

String mesaj;

void setup()

{

lcd.begin(16,2); // LCD 2 satır 16 karakter olacak şekilde başlat

Serial.begin(9600);

}

void loop()

{

if( Serial.available()) {

// Seri portta girdi olup olmadığını kontrol eder.

// Eğer girdi varsa okur ve yazdırır.

mesaj= Serial.readString();//Seri porttan değer okur.

Serial.print("Girilen Deger: ");

Serial.print(mesaj + "\n");

lcd.clear();

lcd.setCursor(0, 0);

lcd.print(mesaj);

}
